Drenaj Pompalar Üstünel

Drenaj Pompalar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/Screenshot_11.jpg

DRENAJ POMPA

ÜRÜN GRUPLARI

D 120 GG • 3-33 m³/h

D 135 GG • 10-110 m³/h

D 135 AL • 7-50 m³/h

D 135 GG • 3-33 m³/h

GENEL ÖZELLİKLER

Endüstriyel, turizm, deniz ve gemi işletmelerinde; yağmur ve sel sularının atılmasında kullanılır.
Drenaj pervane alt üst kapağı pik döküm (GG25)
Sıcaklığı 40°C’ye kadar temiz ve kirli sıvıların pompalanmasında kullanılır.
35 mm parça büyüklüğüne kadar katı madde karışımlı akışkanları transfer edebilir.
Motor yağ soğutmalıdır.
Motor koruma sınıfı: IP68 – 3 m³/sa – 110 m³/sa`a kadar su verebilme kapasitesine sahip pompalardır.

KULLANIM ALANLARI

Derinkuyu sondajlarından basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama Sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması.

Ürün Kataloğu

https://gulezmakina.com.tr/wp-content/uploads/2020/03/kataloge-279x300-1.png

Performans Eğrisi

https://gulezmakina.com.tr/wp-content/uploads/2020/03/pegriturk-1-279x300-1.png

Pompa Seçimi

https://gulezmakina.com.tr/wp-content/uploads/2020/03/kataloge03-279x300-1.png

Ürün Kodlaması

https://gulezmakina.com.tr/wp-content/uploads/2020/03/kataloge14-279x300-1.png

Hidroforlar Üstünel

İnline Paslanmaz Hidrofor

https://gulezmakina.com.tr/wp-content/uploads/2020/03/b17af013-a1d4-4d7b-bf21-63f518de3927.jpg

INLINE PASLANMAZ HİDROFOR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

5 HCR • 2 m³/h-7 m³/h

10 HCR • 6 m³/h-13 m³/h

15 HCR • 11 m³/h-23 m³/h

20 HCR • 12 m³/h-29 m³/h

32 HCR • 16 m³/h-36 m³/h

45 HCR • 25 m³/h-55 m³/h

64 HCR • 30 m³/h-80 m³/h

90 HCR • 50 m³/h-110 m³/h

GENEL ÖZELLİKLER

Çok katlı binalarda, sanayi ve endüstride, bahçe, park ve çiftliklerde kullanılmaktadır.
Hidrofor mili paslanmaz çelik (AISI 304)
Kademe ve fan noril (AISI 304)
Hidrofor alt ve üst adaptörü pik döküm (GG25)
Pompalarda kullanılan mekanik salmastra sayesinde bakım gerektirmez.
Sessiz ve sarsıntısız çalışmaktadır.
Kurulumu kolay, işletme maliyeti düşüktür.
Servis ve bakımı kolaydır.

KULLANIM ALANLARI

Şebeke suyunun basıncı yetmediği çok katlı binalar, otel, hastane, okul, iş yerleri, siteler, sanayi ve endüstri
Şebeke suyunun olmadığı yerleşim birimleri
Yangın hidroforları
Yüksek basınçlı tıkama ve prosesler
Küçük su ikmal istasyonları
Bahçe, park ve çiftlikler

Teknik Özellikler

Maksimum Kalkış Sayısı: 1 HP – 5,5 HP 100 (kalkış/sa)5,5 HP üstü 20 (kalkış/sa)
HP Gücü: 1 HP – 2 HP dahil Monofaze 3HP – 30HP dahil Trifaze
Sıvı Sıcaklığı 0°C – 40°C- Maksimum Voltaj : 380 V (+-%5V)220 V (+-%5V)
Maksimum Voltaj : 380 V (+-%5V)220 V (+-%5V) Max
Hidrofor Sistemi = Hidrofor Pompası + Kumanda Pompası + Genleşme Tankı + Bağlantı Parçaları

Ürün Kataloğu

Performans Eğrisi

Pompa Seçimi

Ürün Kodlaması

Hidroforlar Üstünel

Noril Hidrofor

https://gulezmakina.com.tr/wp-content/uploads/2020/03/urungorselinhid.jpg

NORİL HİDROFORLAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

55 HSE • 1 m³/h-4 m³/h

49 HSD • 2 m³/h-7 m³/h

59 HSF • 4 m³/h-9 m³/h

618 HSL • 4 m³/h-16 m³/h

624 HSM • 4 m³/h-18 m³/h

636 HSE • 10 m³/h-30 m³ / h

GENEL ÖZELLİKLER

Çok katlı binalarda, sanayi ve endüstride, bahçe, park ve çiftliklerde kullanılmaktadır.
Hidrofor mili paslanmaz çelik (AISI 304)
Kademe ve fan noril (AISI 304)
Hidrofor alt ve üst adaptörü pik döküm (GG25)
Pompalarda kullanılan mekanik salmastra sayesinde bakım gerektirmez.
Sessiz ve sarsıntısız çalışmaktadır.
Kurulumu kolay, işletme maliyeti düşüktür.
Servis ve bakımı kolaydır.

KULLANIM ALANLARI

Şebeke suyunun basıncı yetmediği çok katlı binalar, otel, hastane, okul, iş yerleri, siteler, sanayi ve endüstri
Şebeke suyunun olmadığı yerleşim birimleri
Yangın hidroforları
Yüksek basınçlı tıkama ve prosesler
Küçük su ikmal istasyonları
Bahçe, park ve çiftlikler

Teknik Özellikler

Maksimum Kalkış Sayısı: 1 HP – 5,5 HP 100 (kalkış/sa) 5,5 HP üstü 20 (kalkış/sa)
HP Gücü: 1 HP – 2 HP Monofaze, 3HP – 30HP Trifaze
Sıvı Sıcaklığı 0°C – 40°C
Maksimum Voltaj : 380 V (+-%5V)220 V (+-%5V)
Hidrofor Sistemi = Hidrofor Pompası + Kumanda Pompası Genleşme Tankı + Bağlantı Parçaları

Ürün Kataloğu

Performans Eğrisi

Pompa Seçimi

Ürün Kodlaması

Dalgıç Pompalar Üstünel

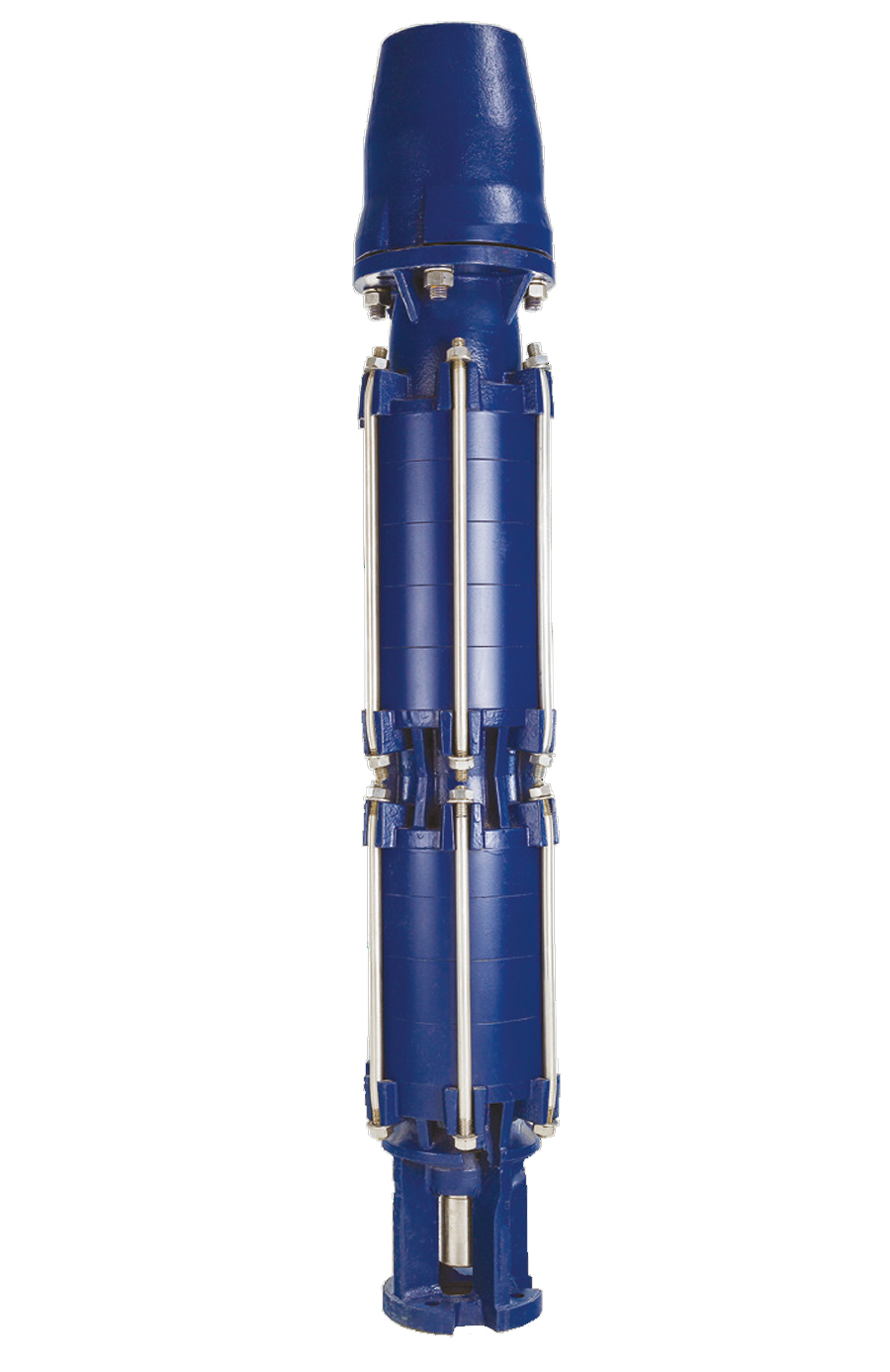

Radyal Dalgıç Pompalar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/aefcc66c-97fc-4ca3-b292-e70157f11622.jpg

RADYAL DALGIÇ POMPALAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

6″ • S6RD24A – 4 – 28 m³/h

6″ • S6RD36B – 10 – 50 m³/h

GENEL ÖZELLİKLER

Uzun ömür
Yüksek verim
Yüksek dayanıklılık ve kolay montaj
Kolay servis ve bakım imkanı
NEMA Standardında motor bağlantısı
Aşınmaya dayanıklı, su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

KULLANIM ALANLARI

Derinkuyu sondajlarından basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama Sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Gövde: Döküm
Pompa Emiş Ve Çıkış: Pik Döküm (GG25/GJL250), Sfero Döküm (GGG50/ GJS-500-7)
Fan: Sfero Döküm (GGG50/ GJS-500-7)
Kademe: Noril
Su Verebilme Kapasitesi: 4 m³/h – 50 m³/h

Ürün Kataloğu

Pompa Seçimi

Ürün Kodlaması

Dalgıç Pompalar Üstünel

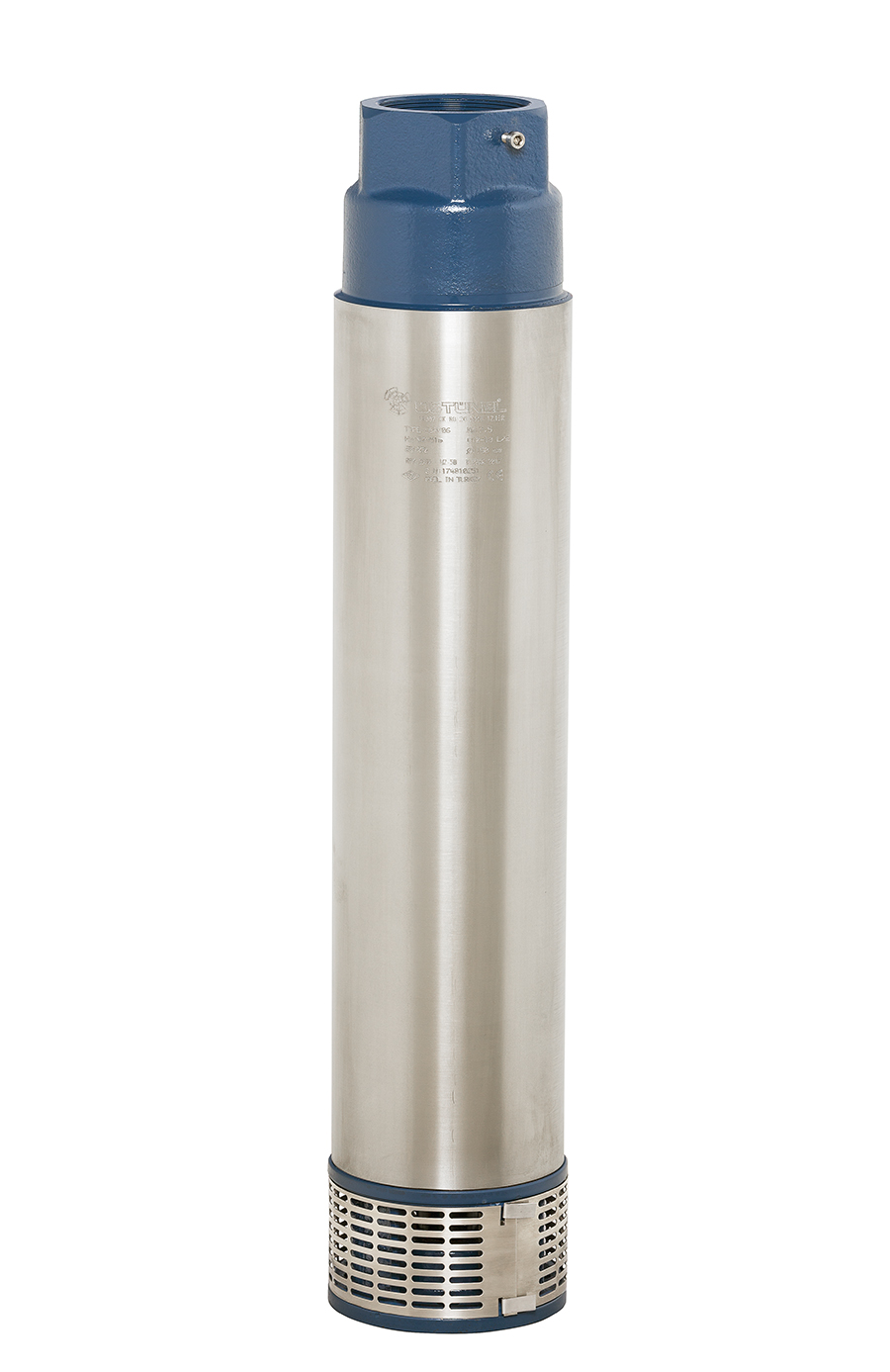

Noril Dalgıç Pompalar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/4dc0bdb9-b48f-4a81-9005-d2f3ebeb97b6.jpg

NORİL DALGIÇ POMPALAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

6″ • S6 L-3.6 m³/h-16.2 m³/h

6″ • S6 M-3.6 m³/h-21.6 m³/h

6″ • S6 H-7.2 m³/h-43.2 m³/h

6″ • S6 P-18 m³/h-61.2 m³/h

GENEL ÖZELLİKLER

Uzun ömür
Yüksek verim
Yüksek dayanıklılık ve kolay montaj
Kolay servis ve bakım imkanı
NEMA Standardında motor bağlantısı
Aşınmaya dayanıklı, su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

KULLANIM ALANLARI

Derinkuyu sondajlarından basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama Sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Maksimum Sıvı Sıcaklığı: 40C
Maksimum Kum Miktarı: 25mg/lt
Motor Koruma Sınıfı: IP68
Maksimum Çalışma Sesi: 70dB
Maksimum Kalkış Sayısı: 20 (kalkış/sa)
Motor Dönüş Yönü: İki Yönlü
Kademe ve Fan: Noril
Pompa Emiş ve Çıkış: Döküm
Su verebilme kapasitesi: 3,6 m³/sa – 61,2 m³/sa
Maksimum basma yüksekliği: 400 metre
Mil : Paslanmaz çelik (AISI 420)
Çıkış Çapı : 2,5” – 3”

Ürün Kataloğu

Performans Eğrisi

Pompa Seçimi

Ürün Kodlaması

Dalgıç Pompalar Üstünel

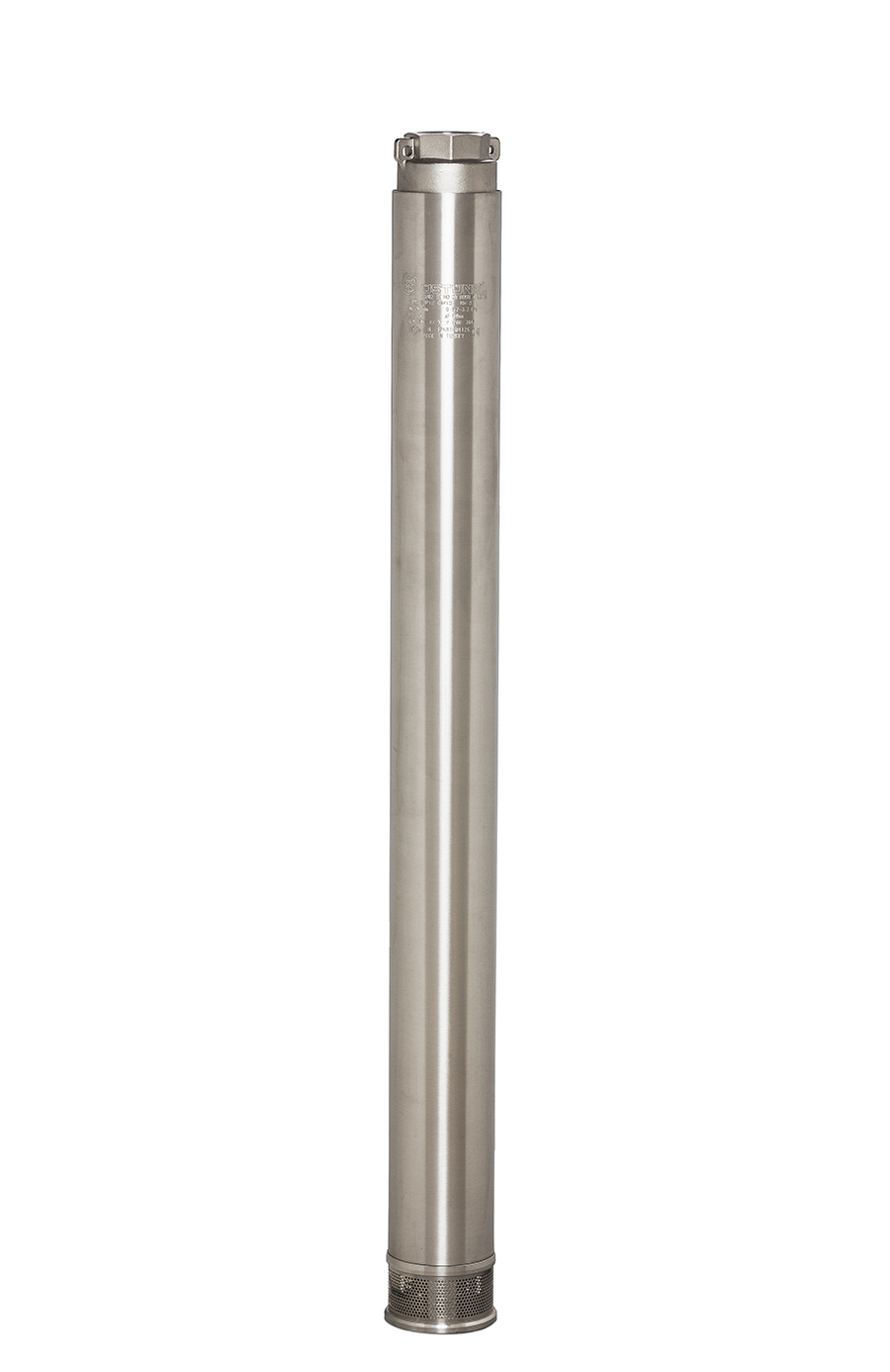

Polikarbonat Dalgıç Pompalar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/885c6473-3fe4-44b1-93d3-af2b00451f3a.jpg

POLİKARBONAT DALGIÇ POMPALAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

4″ • S4P2 – 2m³/h • S4P4 – 4m³/h

4″ • S4P6 – 6m³/h • S4P8 – 8m³/h

4″ • S4P12 – 12m³/h • S4P18 – 18m³/h

GENEL ÖZELLİKLER

Uzun ömür
Yüksek verim
Yüksek dayanıklılık ve kolay montaj
Kolay servis ve bakım imkanı
NEMA Standardında motor bağlantısı
Aşınmaya dayanıklı, su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

KULLANIM ALANLARI

Derinkuyu sondajlarından basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama Sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Maksimum Sıvı Sıcaklığı: 40C
Maksimum Kum Miktarı: 25mg/lt
Motor Koruma Sınıfı: IP68
Maksimum Çalışma Sesi: 70dB
Maksimum Kalkış Sayısı: 20 (kalkış/sa)
Motor Dönüş Yönü: İki Yönlü
Nema Standardı Motor Bağlantısı
Kademe ve Fan: Cam Elyaflı Polikarbon
Pompa Emiş ve Çıkış: Paslanmaz Döküm
Su verebilme kapasitesi: 1,2 m³/sa – 22m³/sa
Maksimum basma yüksekliği: 347 metre
Mil: Paslanmaz Çelik (AISI 420)
Akışkanla Temas Eden Parçalar Korozyona Dayanıklı
Çıkış Çapı: 1¼” – 2”
Yüzen Çarklar Sayesinde Aşınması Zayıf

Ürün Kataloğu

Performans Eğrisi

Pompa Seçimi

Ürün Kodlaması

Dalgıç Pompalar Üstünel

5″ • S5A-14.4 – 36 m³/h

6″ • S6B-25.2 – 44.8 m³/h • S6A-28.8 – 54.0 m³/h • S6D-32.4 – 64.8 m³/h • S6E-36.0 – 97.2 m³/h • S6F-36.0 – 126 m³/h

7″ • S7A-54.0 – 126 m³/h

8″ • S8A-72 – 144 m³/h • S8B-90 – 162 m³/h • S8D-90 – 198 m³/h

10″ • S10A-144 – 270 m³/h • S10B-150 – 400 m³/h

GENEL ÖZELLİKLER

Uzun ömür
Yüksek verim
Yüksek dayanıklılık ve kolay montaj
Kolay servis ve bakım imkanı
NEMA Standardında motor bağlantısı
Aşınmaya dayanıklı, su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

KULLANIM ALANLARI

Derinkuyu sondajlarından basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama Sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Maksimum Sıvı Sıcaklığı: 40°C (opsiyonel 70°C)
Maksimum Kum Miktarı: 50 mg/lt (50 gr/m³)
Motor Koruma Sınıfı: IP68
Maksimum Çalışma Sesi: 70dB
Maksimum Kalkış Sayısı: 20 (kalkış/sa)
Motor Dönüş Yönü: İki Yönlü
Kademe ve Fan: Döküm GG 25 (opsiyonel bronz)
Maksimum kapasite 500 m³/sa
Maksimum basma yüksekliği: 360 metre

Ürün Kataloğu

Ürün Çizimi

https://gulezmakina.com.tr/wp-content/uploads/2020/03/kataloge01-279x300-1.png

Performans Eğrisi

Pompa Seçimi

Ürün Kodlaması

Dalgıç Pompalar Üstünel

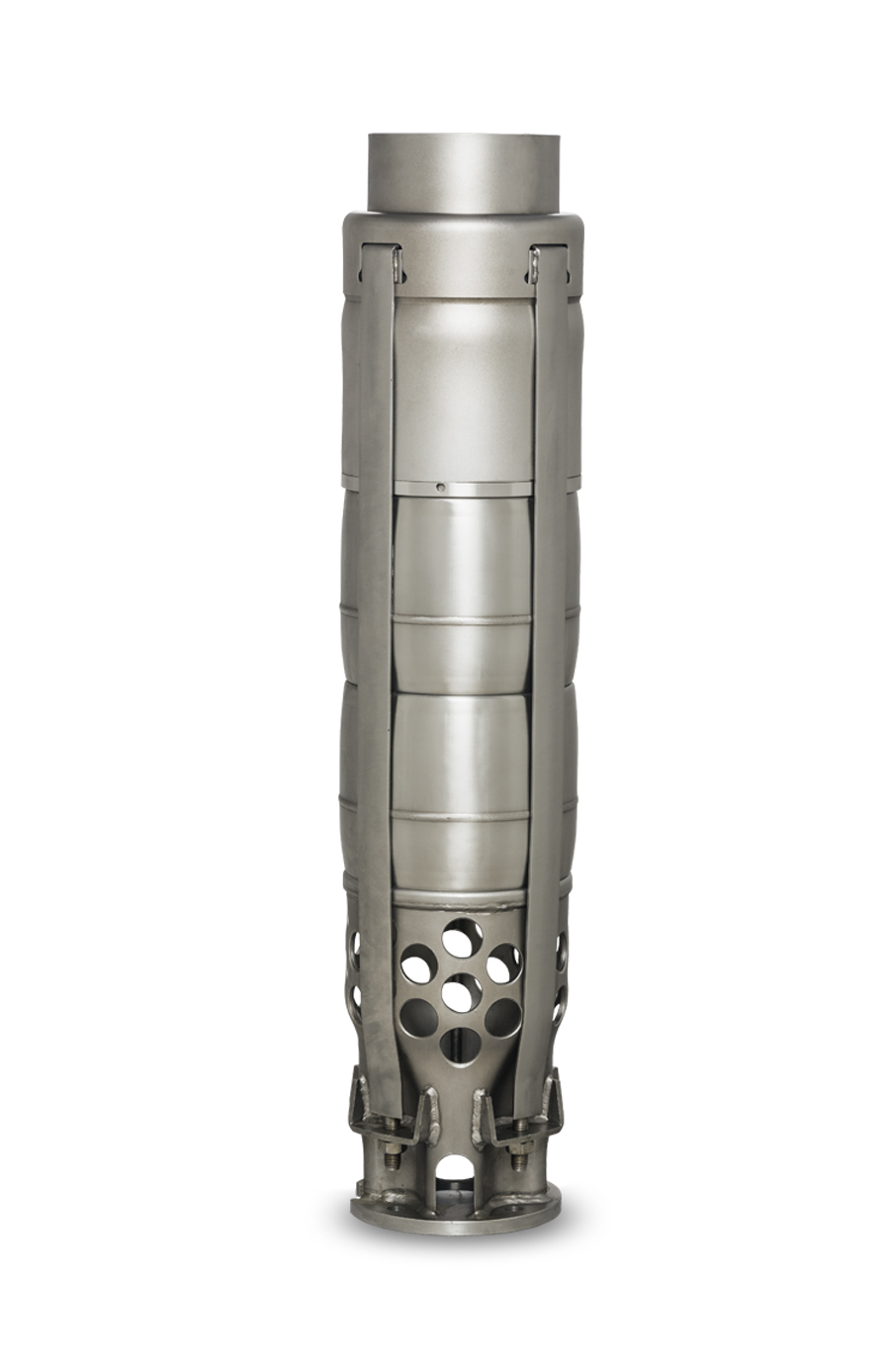

Paslanmaz Çelik Dalgıç Pompalar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/pas.jpg

PASLANMAZ ÇELİK DALGIÇ POMPALAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

4″ • S4CR05C 5 m³/h • S4CR08D 8 m³/h • S4CR14E 14 m³/h

6″ • S6CR10 L – 10 m³/h • S6CR17A – 17m³/h • S6CR24M – 24 m³/h • S6CR30B – 30 m3/h • S6CR46C – 46 m³/h • S6CR60D – 60 m³/h • S6CR90K – 90 m³/h

7″ • S7CR77E 77 m³/h • S7CR95F 95 m³/h

8″ • S8CR135G – 135 m³/h • S8CR160G – 160 m³/h

10″ • S10CR200I – 200 m³/h • S10CR250i – 250 m³/h

GENEL ÖZELLİKLER

Uzun ömür
Yüksek verim
Yüksek dayanıklılık ve kolay montaj
Kolay servis ve bakım imkanı
NEMA Standardında motor bağlantısı
Aşınmaya dayanıklı, su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

KULLANIM ALANLARI

Derinkuyu sondajlarından basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama Sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Maksimum Sıvı Sıcaklığı: 40°C (opsiyonel 70°C)
Maksimum Kum Miktarı: 50 mg/lt (50 gr/m³)
Motor Koruma Sınıfı: IP68
Maksimum Çalışma Sesi: 70dB
Maksimum Kalkış Sayısı: 20 (kalkış/sa)
Motor Dönüş Yönü: İki Yönlü
Kademe ve Fan: Paslanmaz Çelik (AISI 304)
Pompa Emiş ve Çıkış: Paslanmaz Çelik (AISI 304)
Su verebilme kapasitesi: 1 m³/sa – 300m³/sa
Maksimum basma yüksekliği: 700 metre

Ürün Kataloğu

Ürün Çizimi

Performans Eğrisi

Pompa Seçimi

Ürün Kodlaması

Dalgıç Motorlar Üstünel

Yağ Soğutmalı Motorlar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/REV.jpg

YAĞ SOĞUTMALI MOTORLAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

4″ • Monofaze 1HP – 3HP (0,75kW – 2,2kW) • Trifaze 1HP – 10HP (0,75kW – 7,5kW)

6″ • Trifaze 5,5HP – 30HP (4kW – 22kW)

GENEL ÖZELLİKLER

Yağ soğutmalı
Sarılabilir tip
Dik ve yatay çalışabilme
NEMA standardı
Standart voltaj 380/460V – 50/60 Hz
Maksimum su sıcaklığı: 35 °C
Motor koruma sınıfı: IP68

KULLANIM ALANLARI

Derinkuyu sondajlardan basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Maksimum Sıvı Sıcaklığı: 35°C (Opsiyonel 70°C)

Maksimum Kum Miktarı: 50 mg/lt (50 gr/m³)

Motor Koruma Sınıfı: IP68

Maksimum Çalışma Sesi: 70dB

Maksimum Kalkış Sayısı: 20 (kalkış/sa)

Motor Dönüş Yönü: İki Yönlü (Saat yönünde ve tersi)

Maksimum eksenel yük:

• 4″: 1 HP – 1.500 N
• 1,5 HP – 4 HP 2.500 N
• 5,5 HP – 10 5.000 N
• 6″: 5,5 HP – 30 HP 10.000 N

Ürün Kataloğu

Ürün Çizimi

Pompa Seçimi

Ürün Kodlaması

Dalgıç Motorlar Üstünel

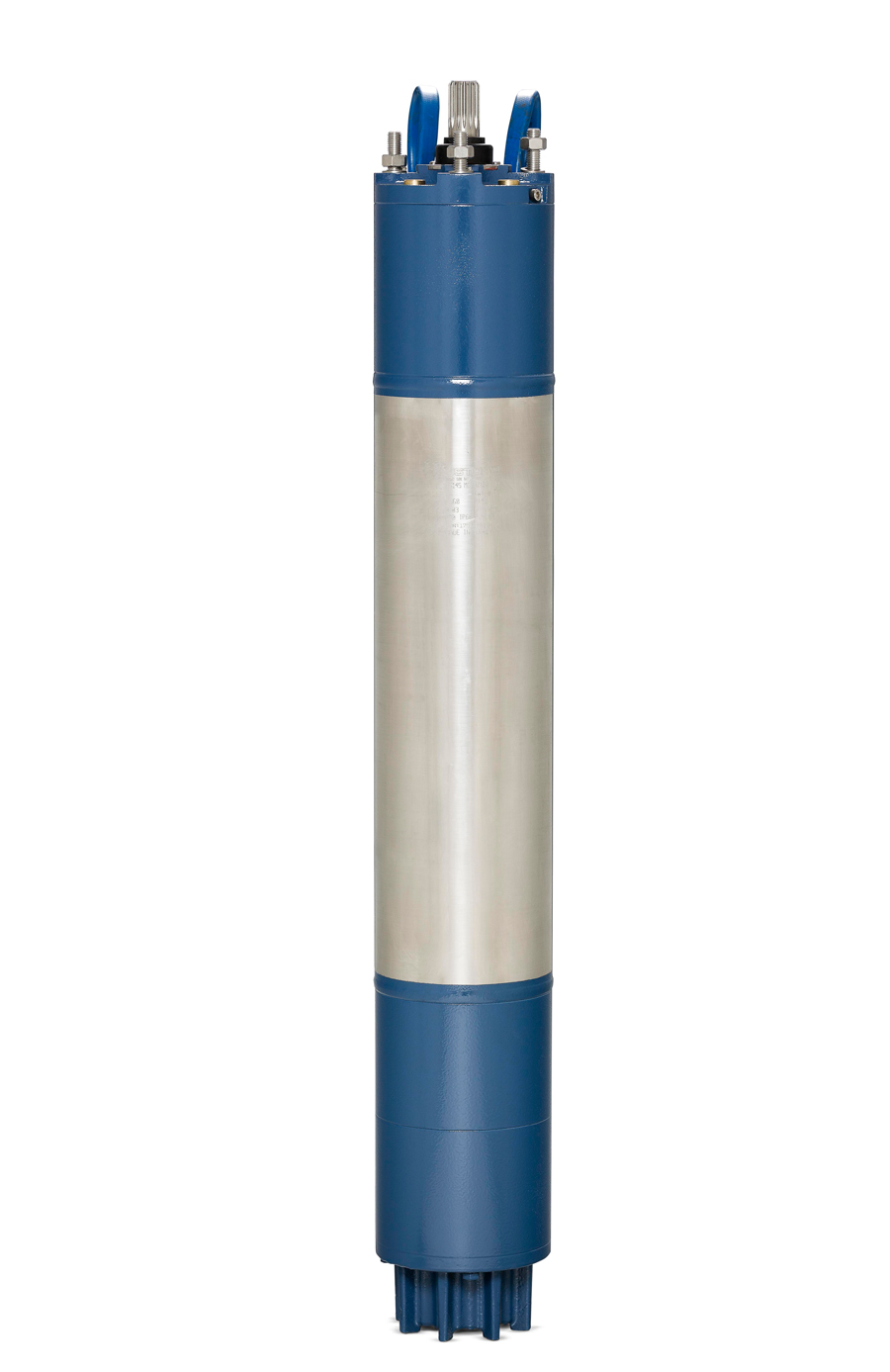

Su Soğutmalı Motorlar

https://gulezmakina.com.tr/wp-content/uploads/2020/03/surev.jpg

SU SOĞUTMALI MOTORLAR [ 50 HZ | 60 HZ ]

ÜRÜN GRUPLARI

6″ • 5.5 HP – 60 HP (4kW – 45kW)

7″ • 30 HP – 80 HP (22kW – 60kW)

8″ • 30 HP – 150 HP (22kW – 110kW)

10″ • 100 HP – 250 HP (75kW – 185kW)

GENEL ÖZELLİKLER

Su soğutmalı
Sarılabilir tip
Dik ve yatay çalışabilme
NEMA standardı
Standart voltaj 380/460V – 50/60 Hz
Soft starter ile kalkışa uygunluk
Frekans konvertörü ile istenilen devirde çalıştırabilme (30 Hz üstü)

KULLANIM ALANLARI

Derinkuyu sondajlardan basınçlı su temini
Endüstriyel uygulamalarda basınç artırma
Tarımsal alanlara su temini
Sulama sistemleri
Zemin suyu alçaltma
Basınçlandırma
Temiz, içinde lif ve katı maddeler bulunmayan, agresif olmayan sıvıların pompalanması

Teknik Özellikler

Maksimum Sıvı Sıcaklığı: 35°C (Opsiyonel 70°C)

Maksimum Kum Miktarı: 50 mg/lt (50 gr/m³)

Motor Koruma Sınıfı: IP68

Maksimum Çalışma Sesi: 70dB

Maksimum Kalkış Sayısı: 20 (kalkış/sa)

Motor Dönüş Yönü: İki Yönlü (Saat yönünde ve tersi)

Maksimum eksenel yük:

• 6″: 25.000N
• 7″: 37.500N
• 8″: 45.000N
• 10″: 75.000N
